Converter quang Optone OPT-2200S20

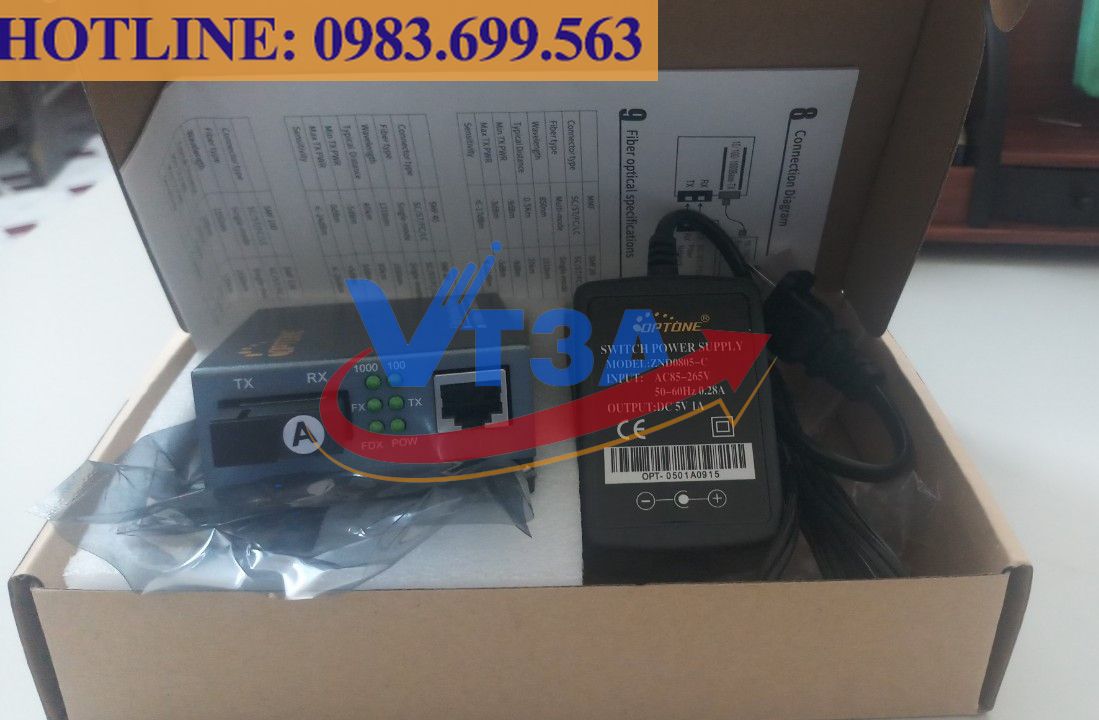

- Converter quang Optone OPT-2200S20 thường được bán theo cặp (một chiếc loại A và một chiếc loại B). Loại A sử dụng bước sóng 1310nm để truyền và 1550nm để nhận, trong khi loại B sử dụng bước sóng 1550nm để truyền và 1310nm để nhận. Khi kết nối hai thiết bị này ở hai đầu của một sợi cáp quang, chúng có thể giao tiếp full-duplex (truyền và nhận đồng thời) một cách hiệu quả.
- Với Converter quang Optone OPT-2200S20, bạn có thể dễ dàng:
- Mở rộng mạng LAN giữa các tòa nhà trong khuôn viên trường học, bệnh viện, khu công nghiệp.
- Triển khai hệ thống camera giám sát IP ở những vị trí xa trung tâm điều khiển.
- Kết nối các thiết bị mạng ở khoảng cách lớn mà không làm suy giảm tốc độ hay chất lượng tín hiệu.
- Xây dựng hạ tầng mạng trục (backbone) sử dụng cáp quang để kết nối các switch hoặc router ở các tầng, các khu vực khác nhau.
- Tiết kiệm đáng kể chi phí cáp quang và ống dẫn nhờ công nghệ WDM chỉ sử dụng 1 sợi quang.
-
Cấu tạo Converter quang Optone OPT-2200S20
- Vỏ bảo vệ: Thường được làm bằng kim loại có tác dụng bảo vệ các linh kiện bên trong khỏi va đập, bụi bẩn và tản nhiệt. Vỏ kim loại thường được ưa chuộng hơn vì khả năng tản nhiệt tốt, giúp thiết bị hoạt động ổn định trong thời gian dài.
- Cổng RJ45 (Ethernet): Đây là cổng để kết nối với cáp mạng đồng (chuẩn Cat5e, Cat6...). Cổng này hỗ trợ tốc độ 10/100Mbps và thường có chức năng Auto-Negotiation (tự động đàm phán tốc độ và chế độ truyền) và Auto MDI/MDIX (tự động nhận diện cáp thẳng/chéo), giúp việc kết nối trở nên đơn giản hơn.
- Cổng quang (Fiber Port): Converter quang Optone OPT-2200S20 sử dụng đầu nối chuẩn SC (Subscriber Connector hoặc Standard Connector). Đây là loại đầu nối phổ biến, dễ sử dụng và có khóa gài chắc chắn. Cổng quang này là nơi bạn cắm cáp quang single-mode vào. Đối với model OPT-2200S20 sử dụng công nghệ WDM 1 sợi.
- Cổng nguồn (Power Connector): Cổng này dùng để cắm bộ nguồn (adapter) đi kèm với thiết bị. Bộ nguồn này chuyển đổi điện áp xoay chiều (AC) từ ổ cắm điện nhà bạn thành điện áp một chiều (DC) mà converter cần để hoạt động (thường là 5V hoặc 9V DC).
- Đèn báo trạng thái (LED Indicators): Các đèn LED nhỏ ở mặt trước hoặc mặt trên của thiết bị cung cấp thông tin trực quan về trạng thái hoạt động của converter, giúp bạn dễ dàng kiểm tra kết nối và khắc phục sự cố (nếu có). Các đèn báo thường thấy trên Bộ chuyển đổi quang điện Optone OPT-2200S20 bao gồm:
- PWR (Power): Đèn này sáng khi thiết bị được cấp nguồn và hoạt động bình thường.
- FX Link/Act (Fiber Link/Activity): Đèn này sáng ổn định khi cổng quang có kết nối với thiết bị quang ở đầu bên kia (ví dụ: converter quang khác hoặc switch quang). Đèn nhấp nháy khi có dữ liệu đang được truyền hoặc nhận qua cổng quang.
- TX Link/Act (Ethernet Link/Activity): Đèn này sáng ổn định khi cổng RJ45 có kết nối với thiết bị mạng đồng (switch, máy tính...). Đèn nhấp nháy khi có dữ liệu đang được truyền hoặc nhận qua cổng RJ45.
- FDX/Col (Full Duplex/Collision): Đèn này sáng khi cổng RJ45 đang hoạt động ở chế độ Full Duplex (truyền và nhận đồng thời). Đèn tắt khi ở chế độ Half Duplex. Đèn nhấp nháy hoặc báo lỗi nếu xảy ra xung đột (Collision) trong mạng Half Duplex (ít gặp trong mạng switch hiện đại).
- FX 100 (Fiber 100Mbps): Đèn này sáng khi cổng quang đang hoạt động ở tốc độ 100Mbps.
- TX 100 (Ethernet 100Mbps): Đèn này sáng khi cổng RJ45 đang hoạt động ở tốc độ 100Mbps.
- Linh kiện bên trong: Mặc dù không nhìn thấy trực tiếp, bên trong Converter quang Optone OPT-2200S20 là các chip xử lý, bộ chuyển đổi tín hiệu điện-quang (E/O converter) và quang-điện (O/E converter), mạch nguồn và các linh kiện điện tử khác. Các linh kiện này được thiết kế để hoạt động ổn định và hiệu quả, đảm bảo quá trình chuyển đổi tín hiệu diễn ra mượt mà và chính xác.
- Sự đơn giản trong cấu tạo này giúp việc lắp đặt Converter quang Optone OPT-2200S20 trở nên "plug-and-play". Bạn chỉ cần cắm cáp mạng đồng vào cổng RJ45, cắm cáp quang vào cổng SC, cấp nguồn là thiết bị sẽ tự động hoạt động (với điều kiện cáp quang và thiết bị ở đầu bên kia hoạt động tốt và tương thích). Các đèn báo trạng thái cung cấp đủ thông tin để bạn biết liệu kết nối đã được thiết lập thành công hay chưa.
- Hiểu rõ cấu tạo và chức năng của từng bộ phận sẽ giúp bạn sử dụng Bộ chuyển đổi quang điện Optone OPT-2200S20 hiệu quả hơn, cũng như dễ dàng xác định nguyên nhân khi có sự cố xảy ra.
-
Thông số kỹ thuật Converter quang Optone OPT-2200S20
- Bước sóng hoạt động (Wavelength):
- Loại A (Tx/Rx): 1310nm / 1550nm
- Loại B (Tx/Rx): 1550nm / 1310nm
- Bạn cần sử dụng một cặp A và B ở hai đầu của tuyến cáp quang để thiết lập liên kết.
- Đầu nối quang (Fiber Connector): SC (Subscriber Connector). Đây là loại đầu nối phổ biến cho cáp quang single-mode.
- Đầu nối mạng đồng (Ethernet Connector): RJ45. Chuẩn kết nối phổ biến cho cáp mạng đồng.
- Tiêu chuẩn Ethernet hỗ trợ: IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3x (Flow Control).
- Đèn báo trạng thái (LED Indicators): PWR, FX Link/Act, TX Link/Act, FDX/Col, FX 100, TX 100 (như đã mô tả chi tiết ở phần Cấu tạo).
- Nguồn cấp (Power Supply): Sử dụng bộ đổi nguồn ngoài (External Power Adapter).
- Điện áp đầu vào của adapter: 100-240V AC, 50/60Hz (tương thích với điện lưới toàn cầu).
- Điện áp đầu ra của adapter: Thường là 5V DC hoặc 9V DC, dòng điện khoảng 1A hoặc 0.6A. (Kiểm tra kỹ thông số trên adapter đi kèm).
- Công suất tiêu thụ (Power Consumption): Thường rất thấp, khoảng dưới 2.5W.
- Môi trường hoạt động (Operating Environment):
- Nhiệt độ hoạt động: Thường từ 0°C đến 50°C (32°F đến 122°F).
- Độ ẩm hoạt động: Thường từ 10% đến 90% (không ngưng tụ).
- Kích thước (Dimensions): Nhỏ gọn, thường có kích thước tiêu chuẩn cho các bộ chuyển đổi quang điện độc lập (stand-alone converter).
- Tuổi thọ (MTBF - Mean Time Between Failures): Thường được công bố với giá trị cao (ví dụ: >50,000 giờ), cho thấy độ tin cậy của thiết bị.
- Converter Quang OPT2200S60 có 1 cổng điện RJ45 tốc độ 10/100/1000Mbps
- Cổng kết nối quang chuẩn SC (đầu vuông to) tốc độ 10/100/1000Mbps
- Truyền trên cáp quang single mode khoảng cách lên tới 60km
- Các loại đèn báo: Power, FDX, Status, Speed, FX Link/Act, TX Link/Act
- Nguồn điện: 5V 1A (nguồn 1 chiều đảm bảo an toàn cho thiết bị)
- Tuân thủ theo tiêu chuẩn : IEEE802.3, IEEE802.3u, IEEE 802.3ab, IEEE802.3x
- Kích thước sản phẩm: 94 x 70 x 26mm (D x W x H)
- Trọng lượng: 0.28kg
-
Viễn Thông 3A chuyên cung cấp các loại Converter quang singlemode và Converter quang multimode Chính hãng đầy đủ Co, Cq cho các dự án
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com
-
Thông số kỹ thuật Converter quang Optone OPT-2200S20
- Bước sóng hoạt động (Wavelength):
- Loại A (Tx/Rx): 1310nm / 1550nm
- Loại B (Tx/Rx): 1550nm / 1310nm
- Bạn cần sử dụng một cặp A và B ở hai đầu của tuyến cáp quang để thiết lập liên kết.
- Đầu nối quang (Fiber Connector): SC (Subscriber Connector). Đây là loại đầu nối phổ biến cho cáp quang single-mode.
- Đầu nối mạng đồng (Ethernet Connector): RJ45. Chuẩn kết nối phổ biến cho cáp mạng đồng.
- Tiêu chuẩn Ethernet hỗ trợ: IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3x (Flow Control).
- Đèn báo trạng thái (LED Indicators): PWR, FX Link/Act, TX Link/Act, FDX/Col, FX 100, TX 100 (như đã mô tả chi tiết ở phần Cấu tạo).
- Nguồn cấp (Power Supply): Sử dụng bộ đổi nguồn ngoài (External Power Adapter).
- Điện áp đầu vào của adapter: 100-240V AC, 50/60Hz (tương thích với điện lưới toàn cầu).
- Điện áp đầu ra của adapter: Thường là 5V DC hoặc 9V DC, dòng điện khoảng 1A hoặc 0.6A. (Kiểm tra kỹ thông số trên adapter đi kèm).
- Công suất tiêu thụ (Power Consumption): Thường rất thấp, khoảng dưới 2.5W.
- Môi trường hoạt động (Operating Environment):
- Nhiệt độ hoạt động: Thường từ 0°C đến 50°C (32°F đến 122°F).
- Độ ẩm hoạt động: Thường từ 10% đến 90% (không ngưng tụ).
- Kích thước (Dimensions): Nhỏ gọn, thường có kích thước tiêu chuẩn cho các bộ chuyển đổi quang điện độc lập (stand-alone converter).
- Tuổi thọ (MTBF - Mean Time Between Failures): Thường được công bố với giá trị cao (ví dụ: >50,000 giờ), cho thấy độ tin cậy của thiết bị.
- Converter Quang OPT2200S60 có 1 cổng điện RJ45 tốc độ 10/100/1000Mbps
- Cổng kết nối quang chuẩn SC (đầu vuông to) tốc độ 10/100/1000Mbps
- Truyền trên cáp quang single mode khoảng cách lên tới 60km
- Các loại đèn báo: Power, FDX, Status, Speed, FX Link/Act, TX Link/Act
- Nguồn điện: 5V 1A (nguồn 1 chiều đảm bảo an toàn cho thiết bị)
- Tuân thủ theo tiêu chuẩn : IEEE802.3, IEEE802.3u, IEEE 802.3ab, IEEE802.3x
- Kích thước sản phẩm: 94 x 70 x 26mm (D x W x H)
- Trọng lượng: 0.28kg
-
Viễn Thông 3A chuyên cung cấp các loại Converter quang singlemode và Converter quang multimode Chính hãng đầy đủ Co, Cq cho các dự án
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com
